Инструкция по правильному подключению быстросменного гидравлического шланга Lingdong 🔧🛠️

Правильное гидравлическое соединение имеет решающее значение для безопасной и надежной работы системы быстрой замены роторных шлангов. Ниже приведено пошаговое объяснение каждой гидравлической цепи:

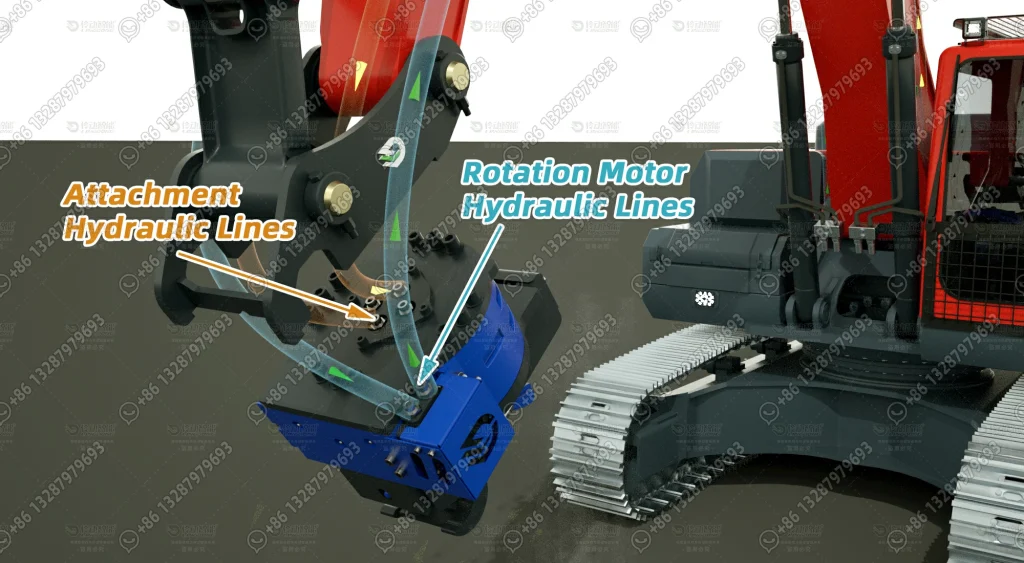

1.Синяя маслопровод – Роторный двигатель

Это двунаправленный маслопровод высокого давления, используемый в гидравлических двигателях с червячной передачей.

Подключите их к двунаправленной вспомогательной цепи главного регулирующего клапана экскаватора.

Эта функция позволяет быстросменному устройству вращаться на 360° по часовой и против часовой стрелки.

Они напрямую соединены с гидравлическими портами двигателя на боковой стороне оборудования.

2.Оранжевая трубка – схема подключения

Это также трубы высокого давления для подачи масла от главного клапана экскаватора.

В зависимости от того, какие насадки подключены под поворотным быстросменным механизмом, их можно настроить на двунаправленное или однонаправленное движение.

Двунаправленный → Используется для навесного оборудования, требующего двунаправленного потока масла (например, гидравлических захватов, барабанных подметальных машин и шнеков).

Однонаправленный → Используется для навесного оборудования, требующего только однонаправленного потока масла (например, гидравлических отбойных молотков и виброплит).

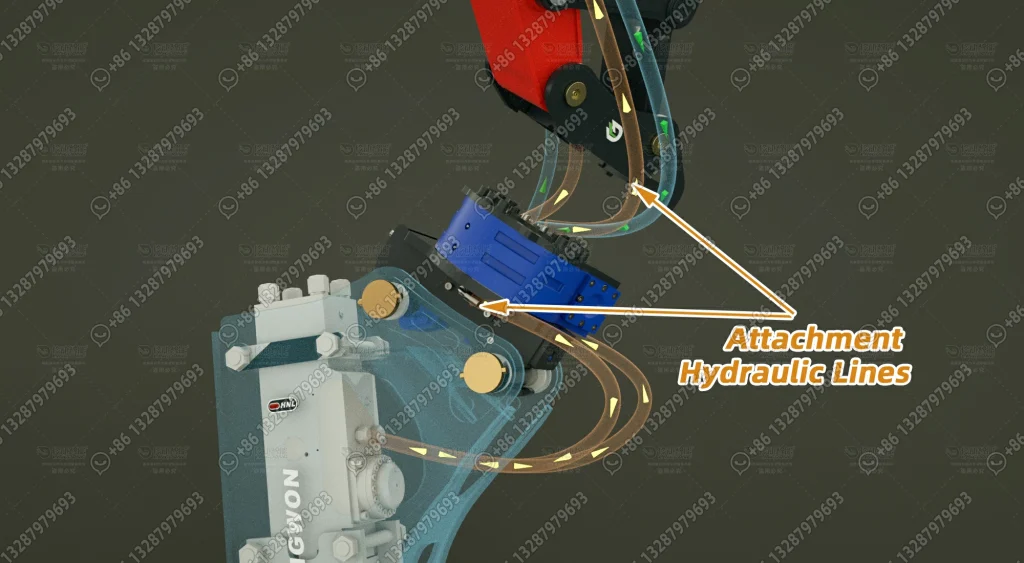

Оранжевый шланг подсоединяется к гидравлическому поворотному соединению в центре системы быстрой замены колес Lingdong.

Этот гидравлический поворотный шарнир обеспечивает неограниченное вращение на 360° без перекручивания маслопровода.

В нижней части быстросменного адаптера расположены два масляных патрубка, которые свободно вращаются вместе с быстросменным блоком. Просто подсоедините масляную магистраль вашего навесного оборудования к этим двум нижним масляным патрубкам.

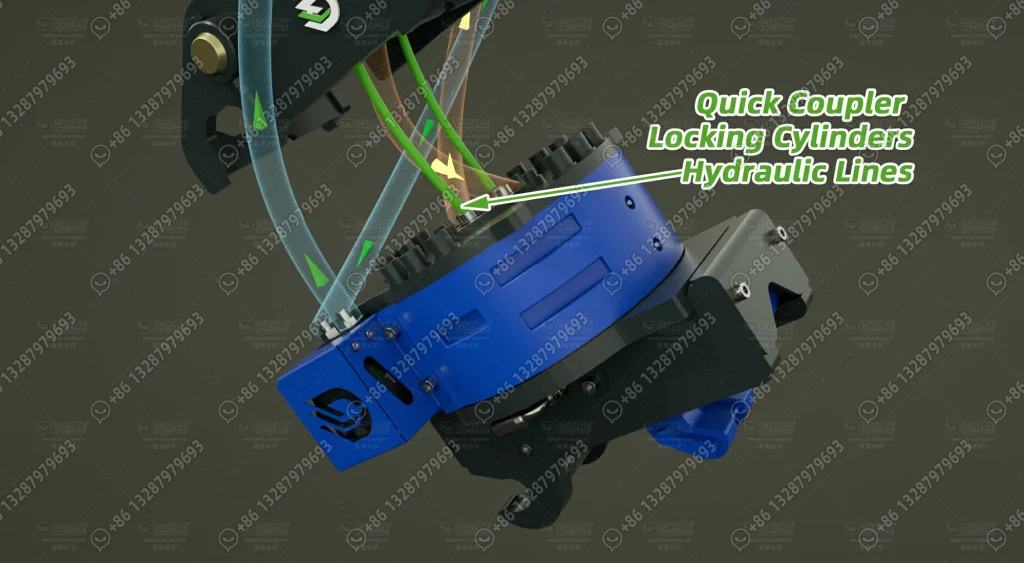

3.Зеленый гидравлический шланг – быстросменный цилиндр с фиксатором.

Это двухсторонние нефтепроводы низкого давления.

Они управляют цилиндром быстрой замены с двойной блокировкой и плоским нажатием, расположенным в нижней части поворотного быстросменного механизма.

Зафиксируйте крепление в одном положении и разблокируйте в другом.

Обычно он подключается к штатной цепи быстрой смены навесного оборудования экскаватора или к вспомогательной низковольтной цепи.

Краткое описание гидравлических соединений:

Синий → Высоковольтный двунаправленный → Управляет вращением на 360° (червячный двигатель)

Оранжевый → Высокое напряжение (двунаправленное или однонаправленное) → Обеспечивает питание указанных ниже насадок/инструментов.

Зеленый → Низковольтный двунаправленный → Блокировка и разблокировка нижней кнопки быстрого переключения

Благодаря простой и логичной конструкции установка выполняется быстро и легко, шланги не запутываются даже при полном вращении, а мощность вращения и работы насадок сохраняется на протяжении всего процесса.
